Construction d'un local de stockage

AMO, conception structure et implantation des équipements

Objectif projet : Définir et construire un nouveau local arômes type poudres au sein de l’usine devant permettre une mise en conformité d’un point de vue environnement (Atex, hygrométrie, température, etc…),la centralisation du stockage des matières premières et l’amélioration de l’ergonomie du poste de dosage.

Rôle D3 : Assistance au maître d’ouvrage, études d’implantation et conception de structures.

Phase avant-projet : Identifier les solutions de stockage (Dynamique ou statique) suivant la capacité souhaitée et la localisation envisagée :

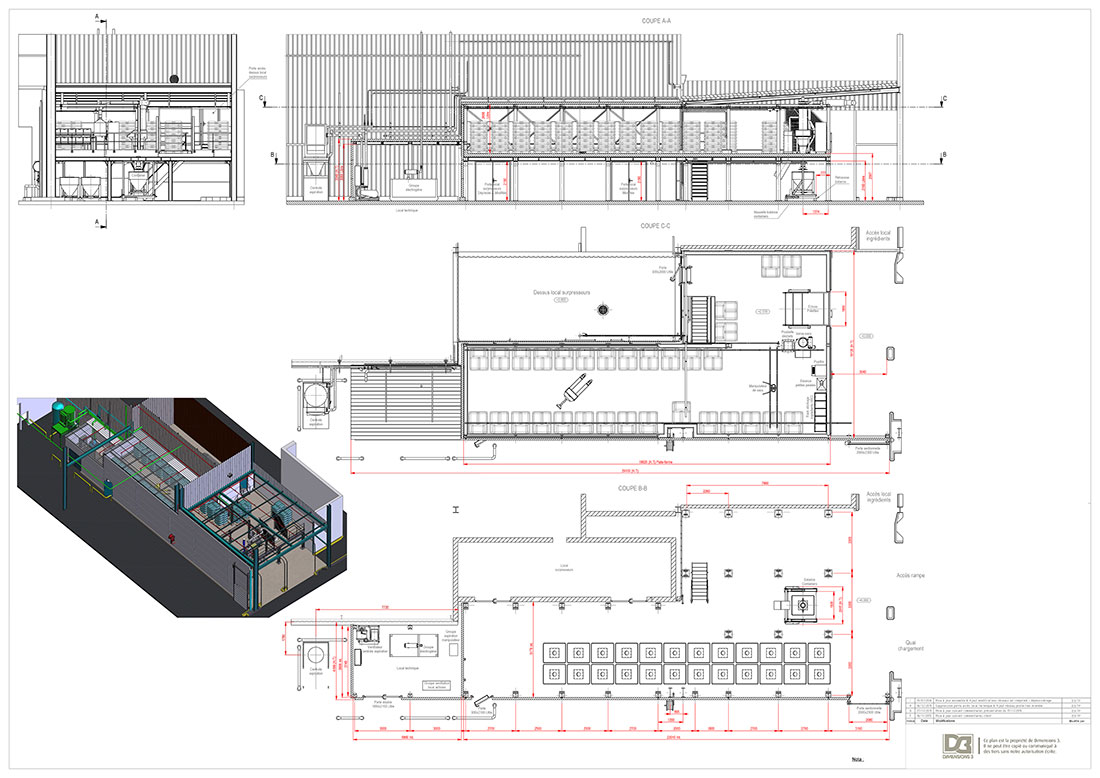

• Implantations générales divers scénarios
• Estimation coûts solutions

Phase projet : Finaliser les études & Mener les consultations entreprises :

• Relevés de cotes & Modélisations des équipements existants récupérés

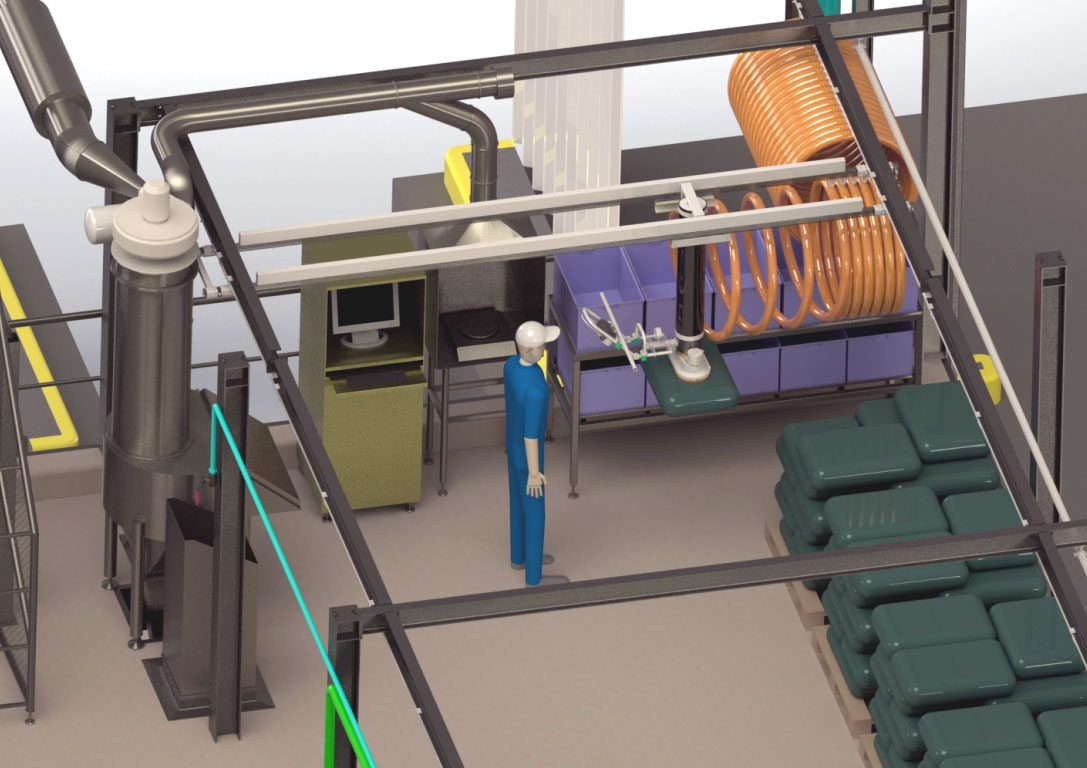

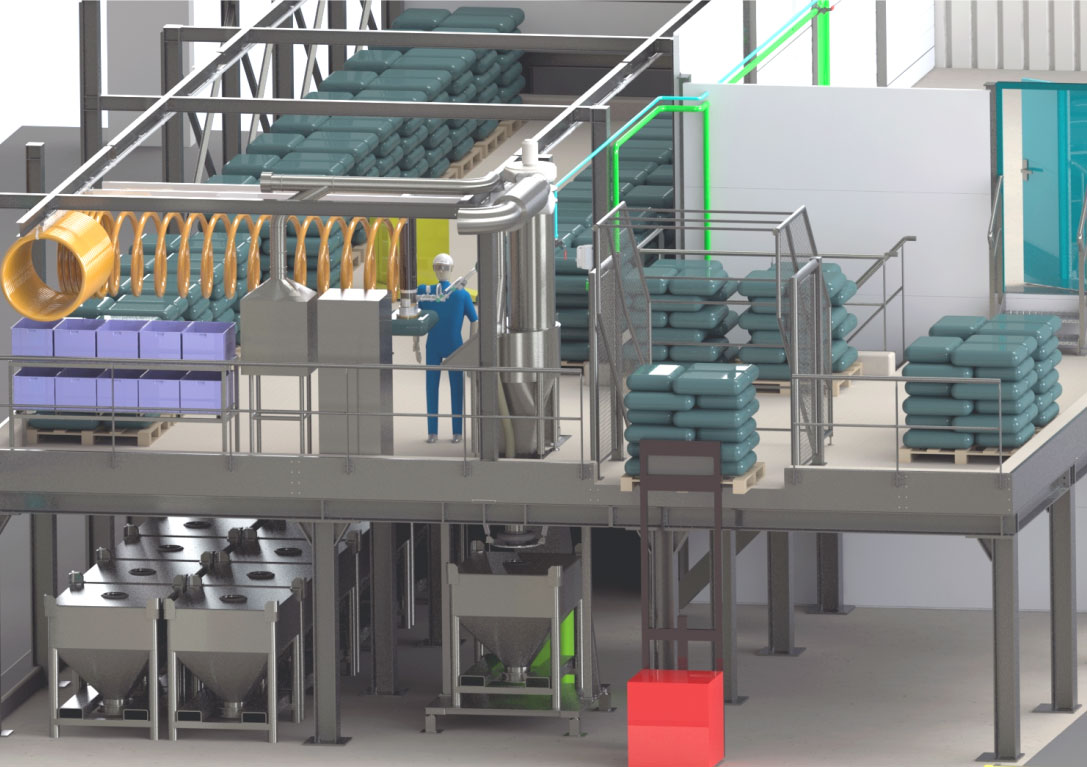

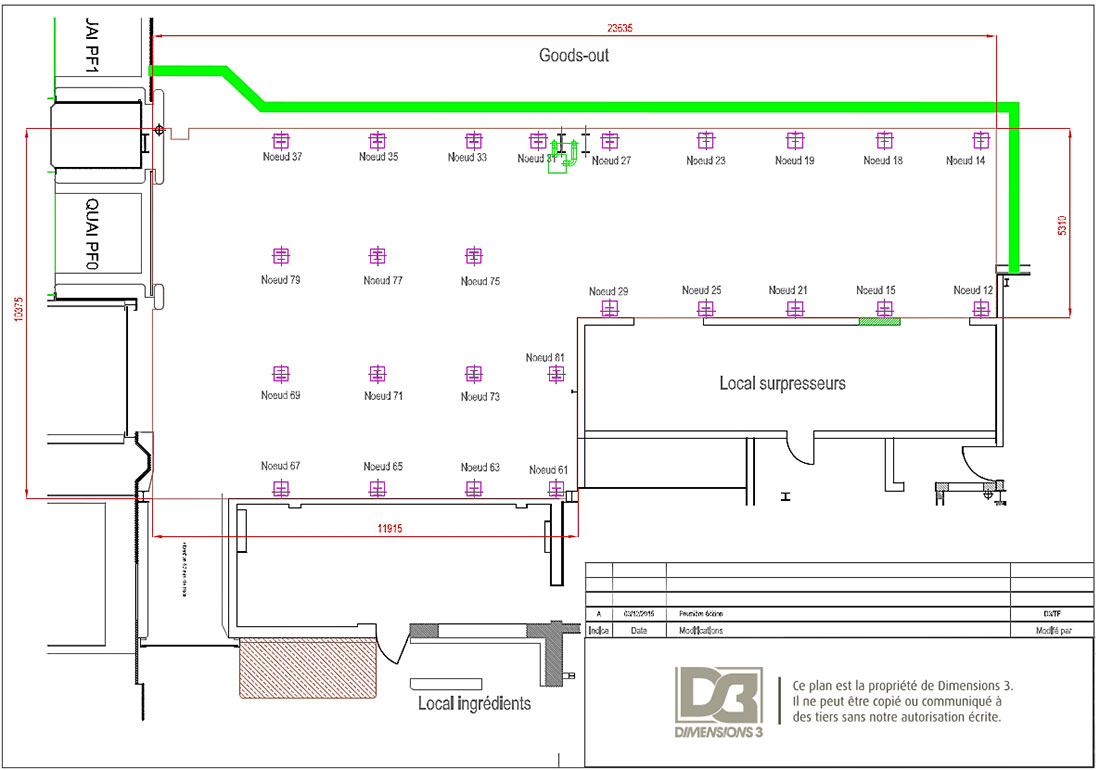

• Implantation ensemble équipements process => Définition des infrastructures nécessaires
• Identification & Implantation manipulateur de sacs

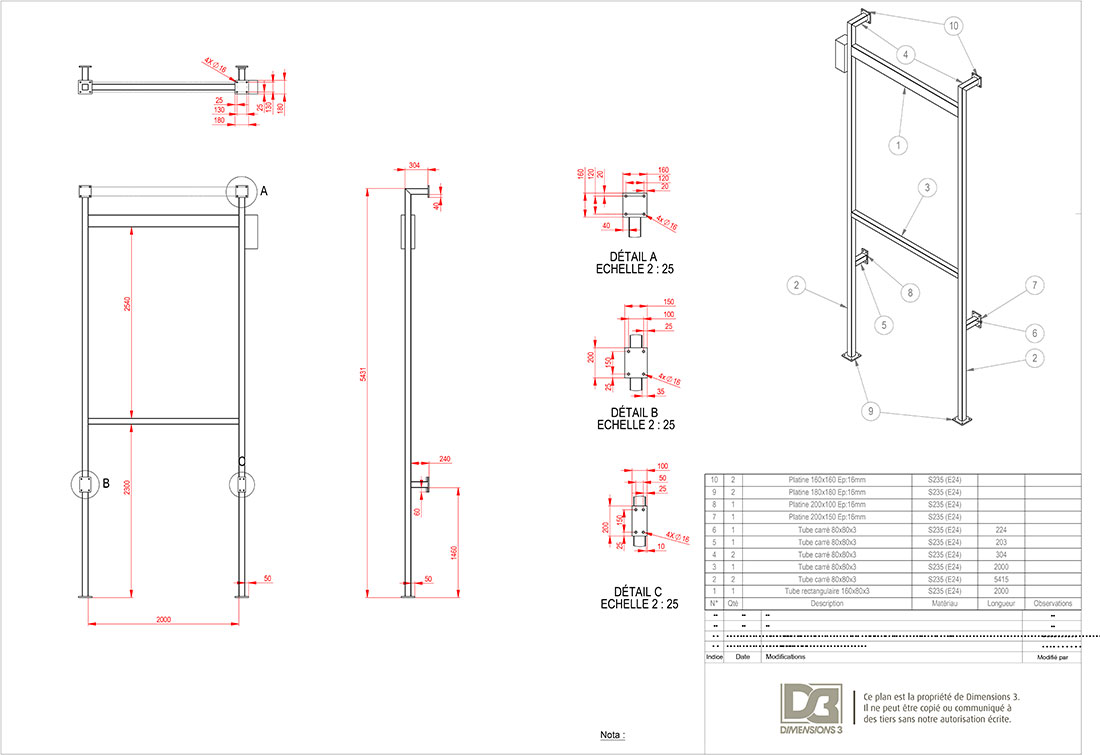

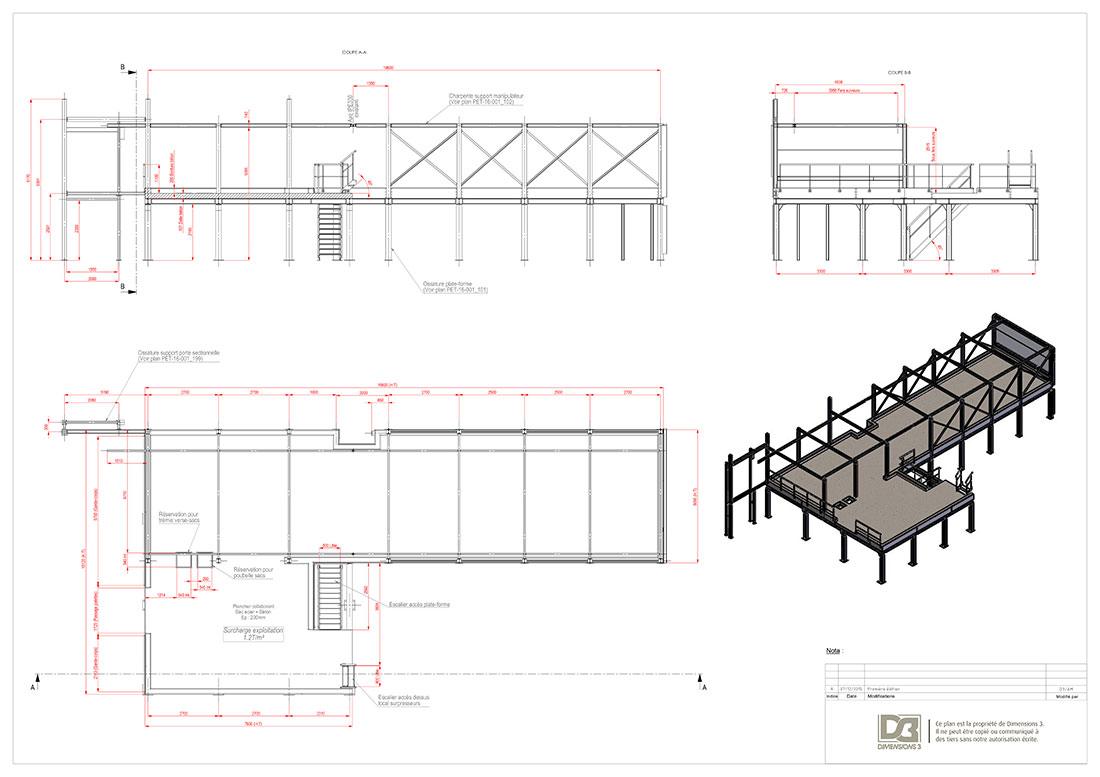

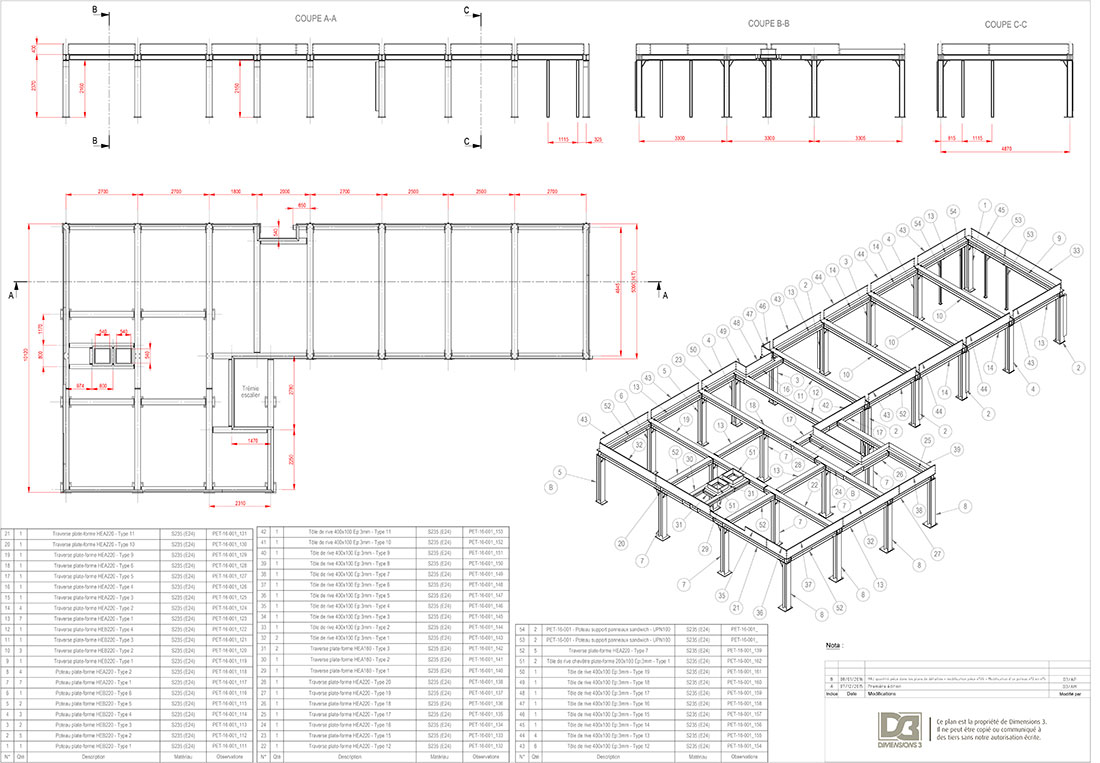

• Dimensionnements, études de construction et plans d’exécution des plateformes supports et ossatures de cloisonnement
• Études de construction des réseaux de tuyauteries
• Rédaction cahiers des charges structures/génie civil, tuyauteries & Serrureries
• Consultations entreprises & Analyse des offres
• Contrôles & Suivis des réalisations

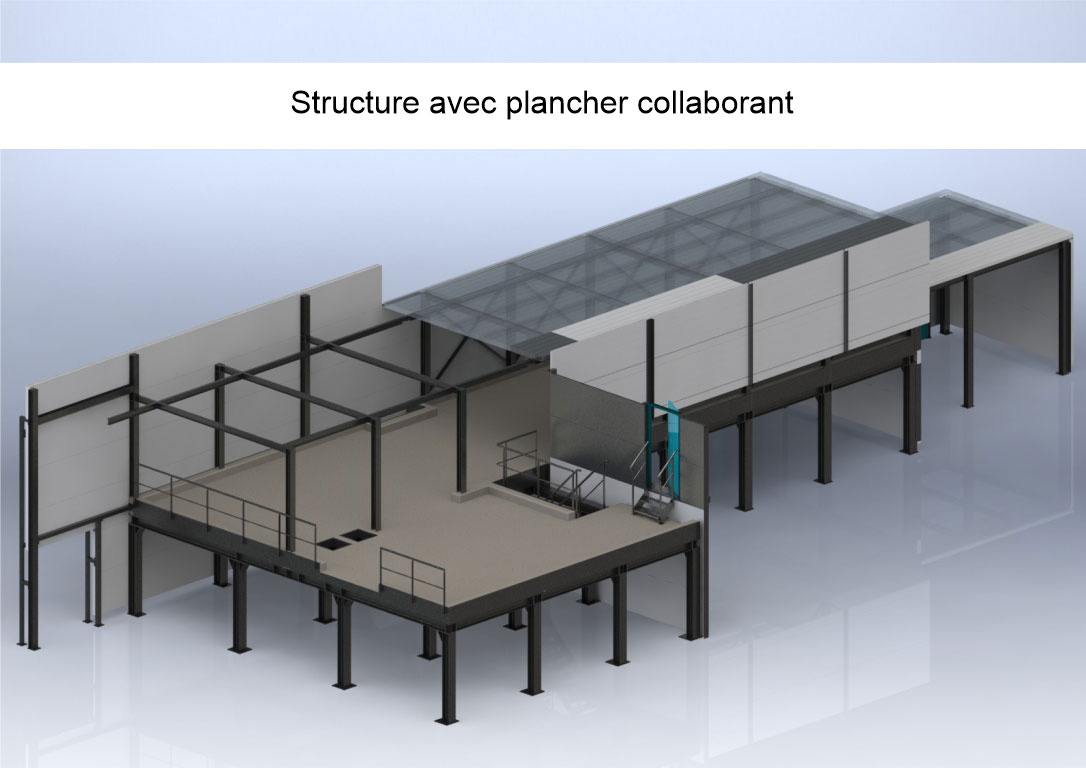

Le point fort de ce projet a été la conception d’une structure métallique globale regroupant plusieurs fonctions :

• Supportage de la dalle béton pour le stockage des palettes => Plancher mixte Bac acier / Béton

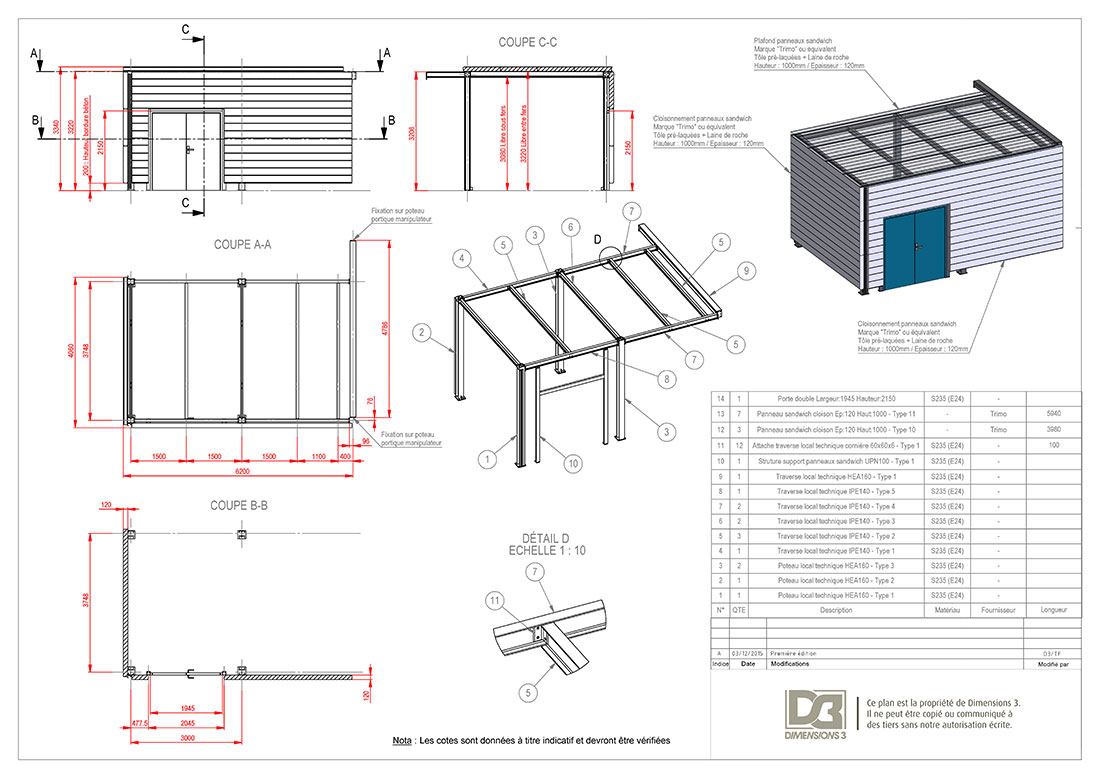

• Ossature support pour le cloisonnement de la zone => panneaux « sandwich »
• Support pour les chemins de roulement du manipulateur de sacs
