Modification d’abris de quai de gare

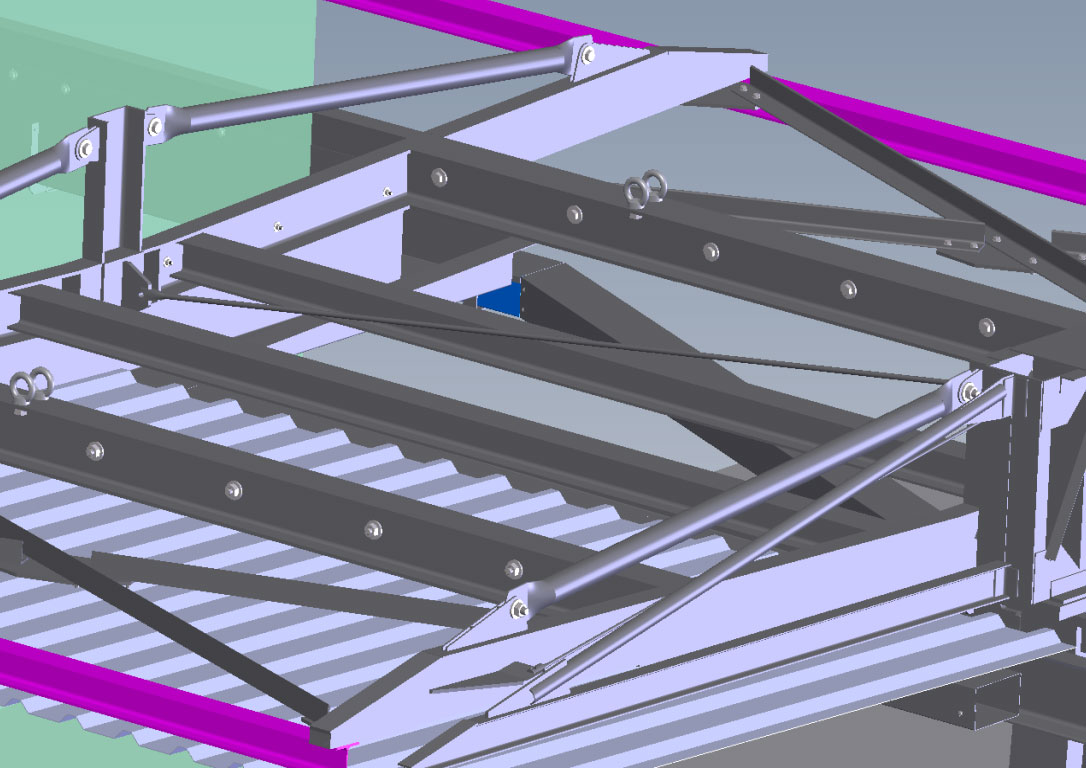

Dimensionnement, modélisation et plans de construction

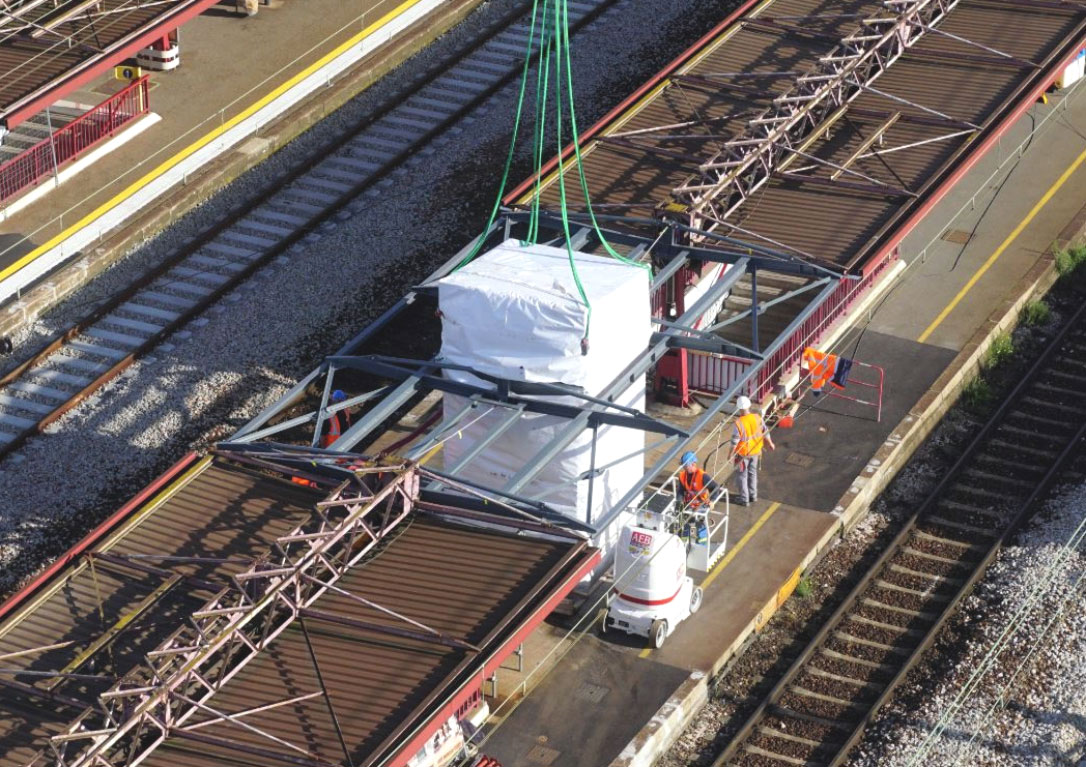

Objectif projet : Construire 3 abris de quais permettant l’intégration d’ascenseurs tout en préservant l’alignement avec les abris existants conservés.

Rôle D3 : Conception, dimensionnement des structures, études et plans de construction.

• Relevés de cotes structures abris existants

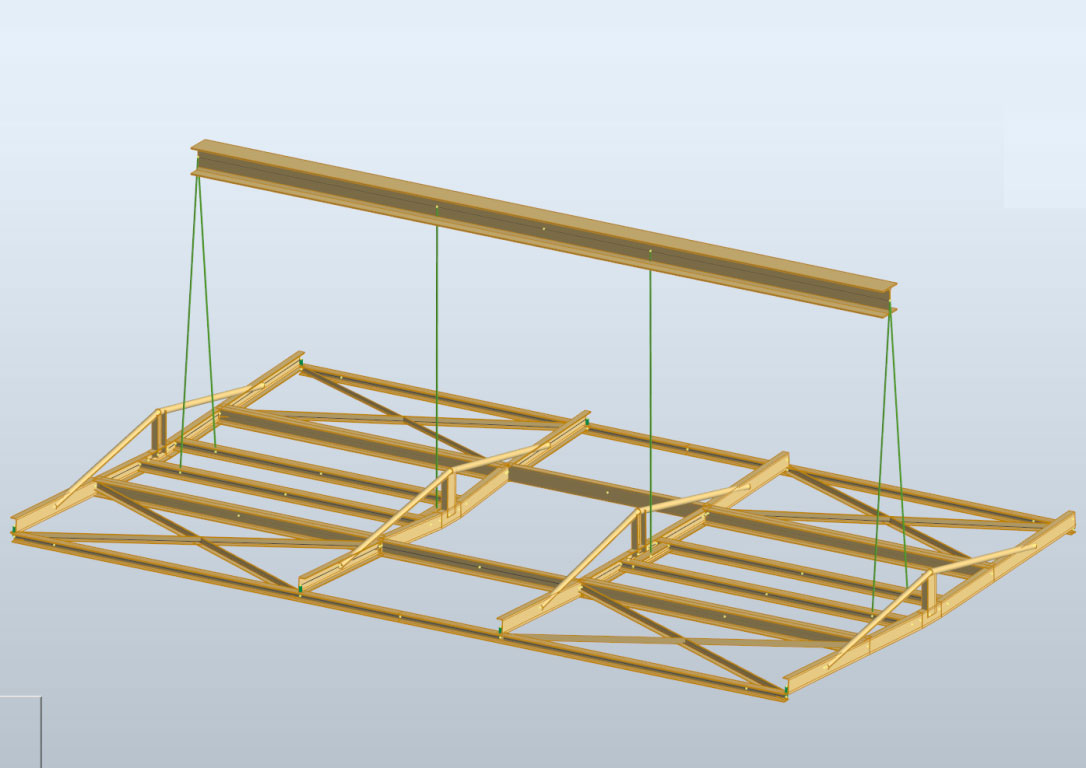

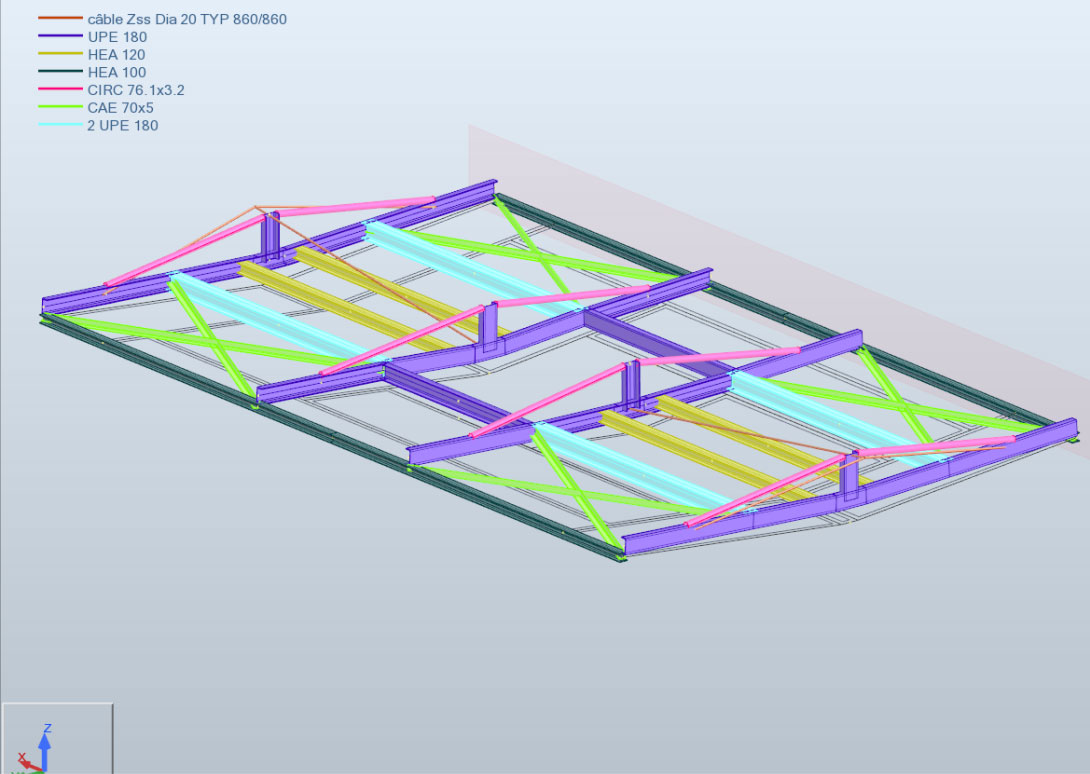

• Dimensionnements de l’ensemble de la structure (dont phase grutage)

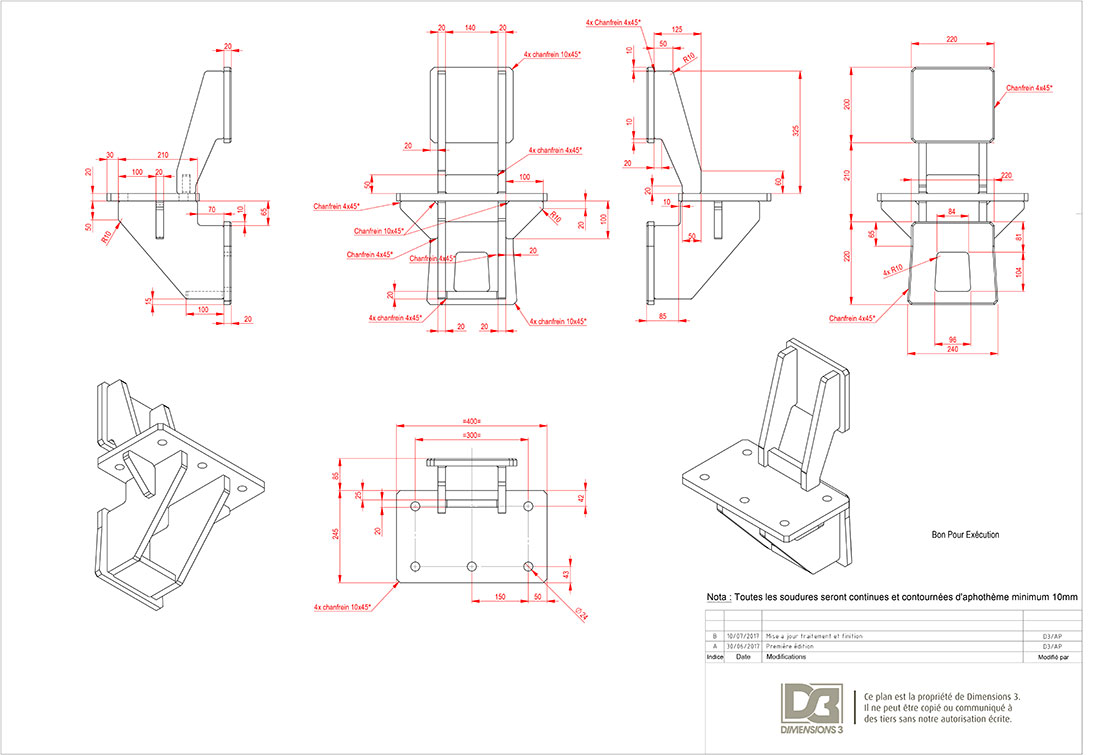

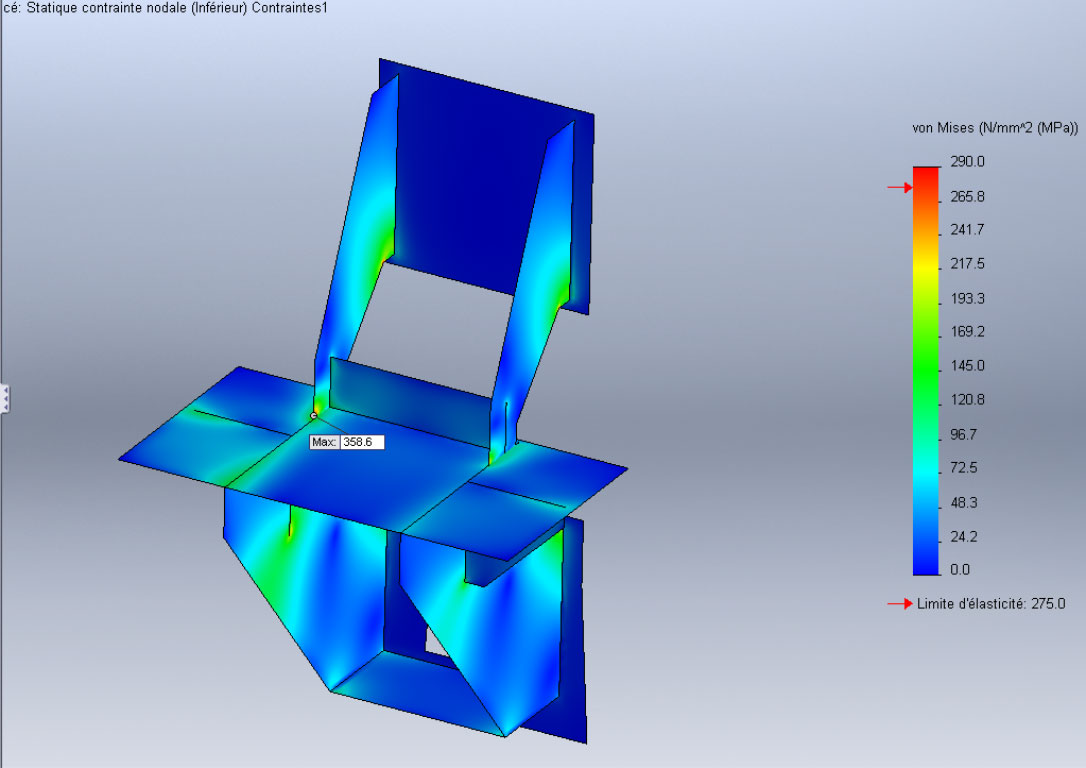

• Définition d’appareillages d’appuis particuliers permettant la reprise sur les structures des abris existants

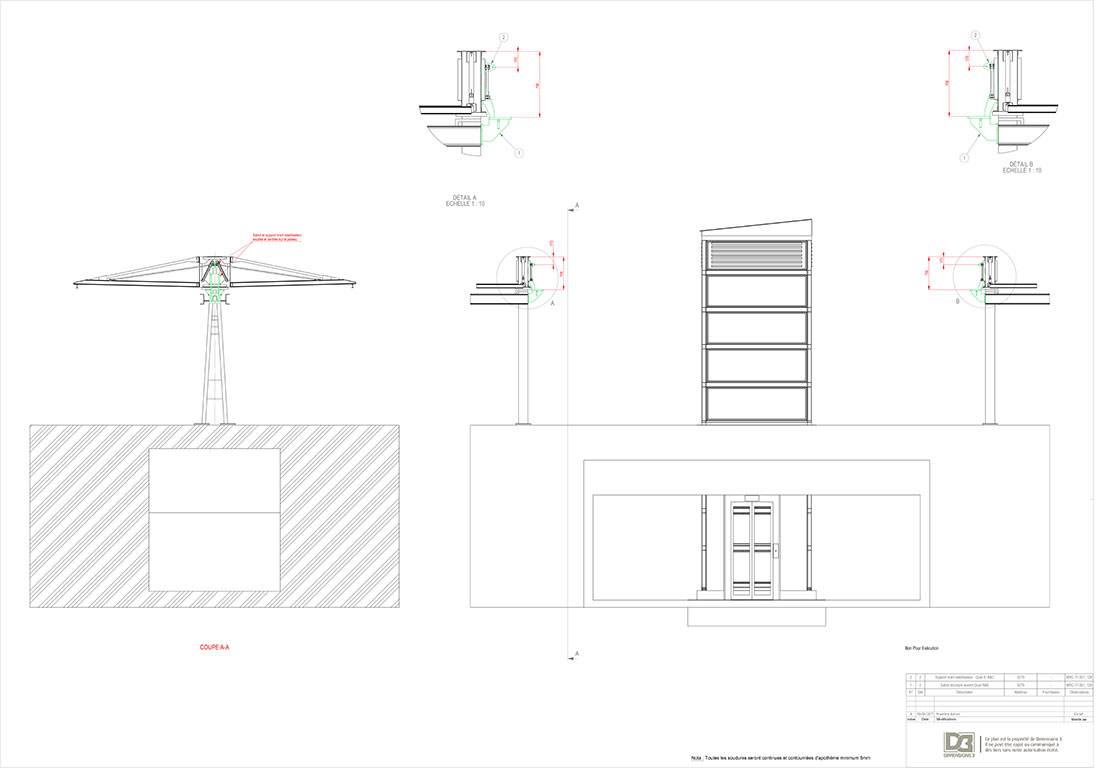

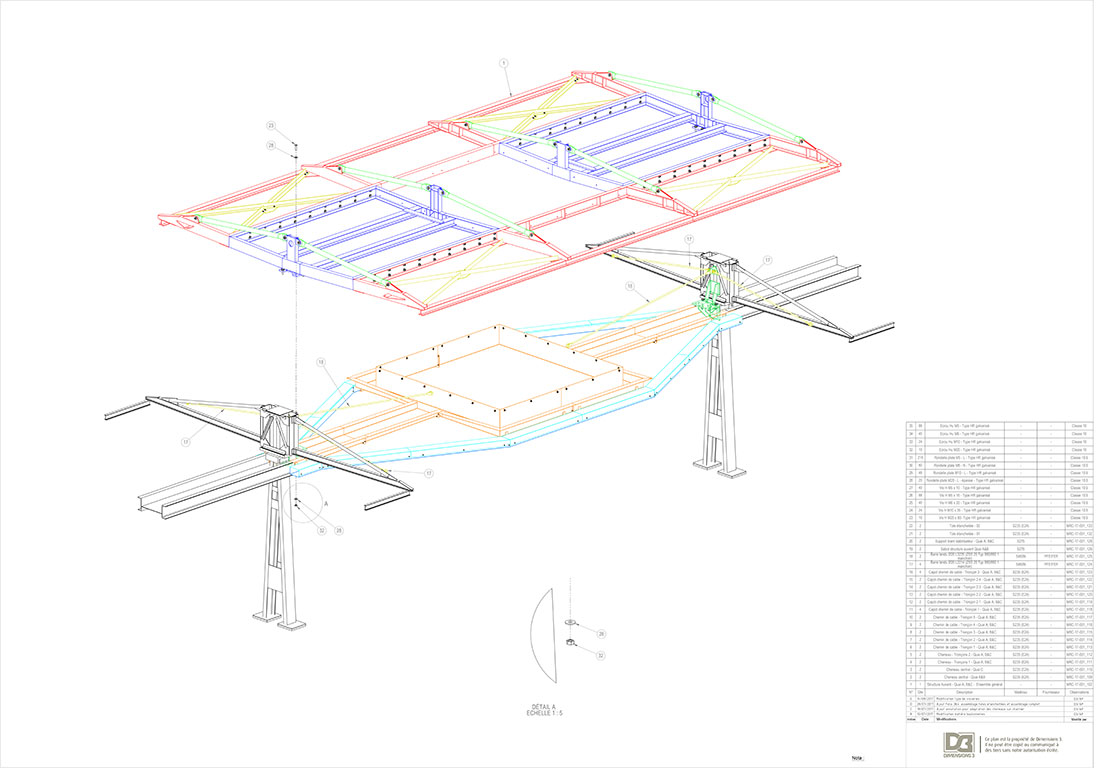

• Études de construction & Plans d’exécution
• Mise à jour dossier « Tel que construit » après installation (Plans & Note de calculs)

Une attention particulière a été portée au calcul de la tenue globale de la structure face aux mouvements d’air liés au passage de trains.

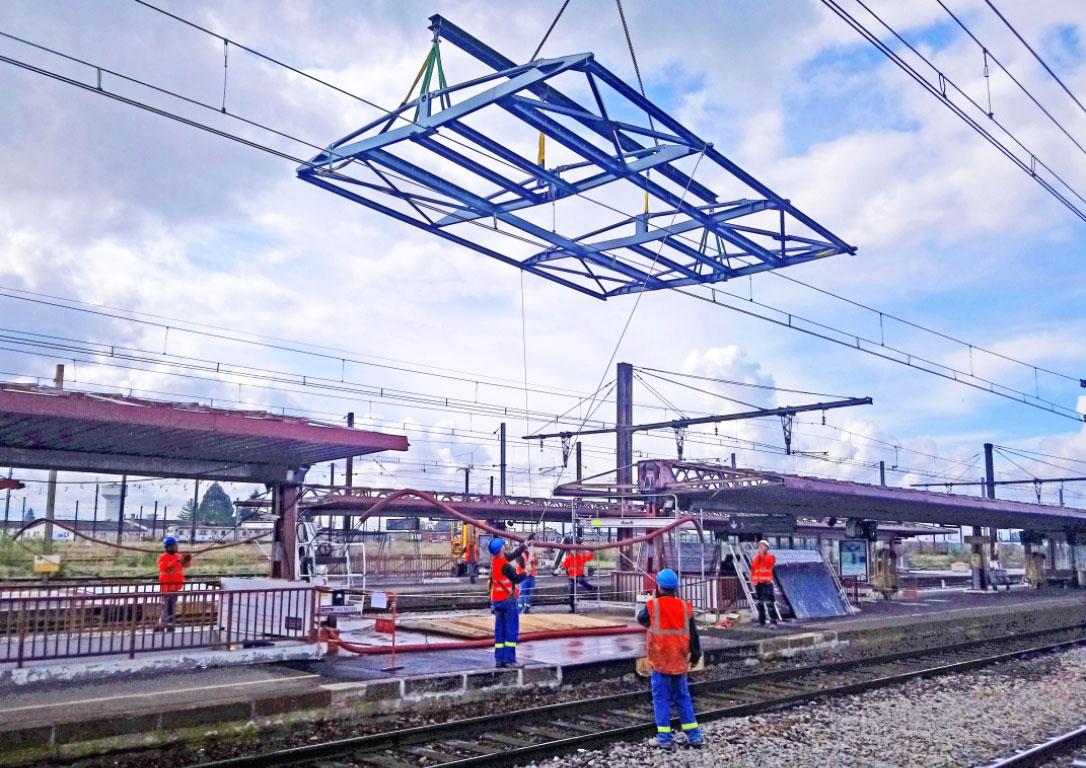

Aussi nos relevés de cotes se devaient d’être à la hauteur des enjeux de l’installation, sachant que les abris conçus seraient préassemblés au sol puis grutés pour être positionnés rapidement et précisément entre 2 abris existants.
