Construction d'une salle de stockage

Bureau d'études

Depuis 1988, Dimensions 3 collabore à la concrétisation de projets de travaux neufs ou de maintenance pour des installations d’unités de production, unités de stockage, lignes de conditionnement, réseaux d’utilités, skids de tuyauteries process, charpentes et structures métalliques…

Contactez nous

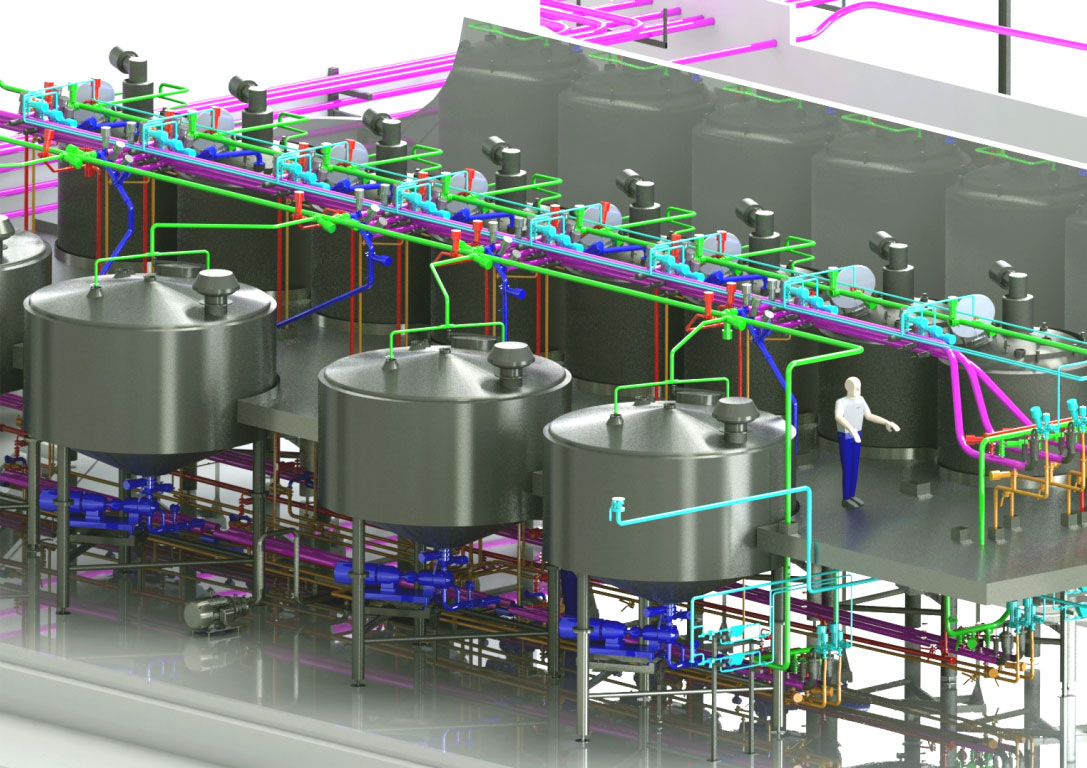

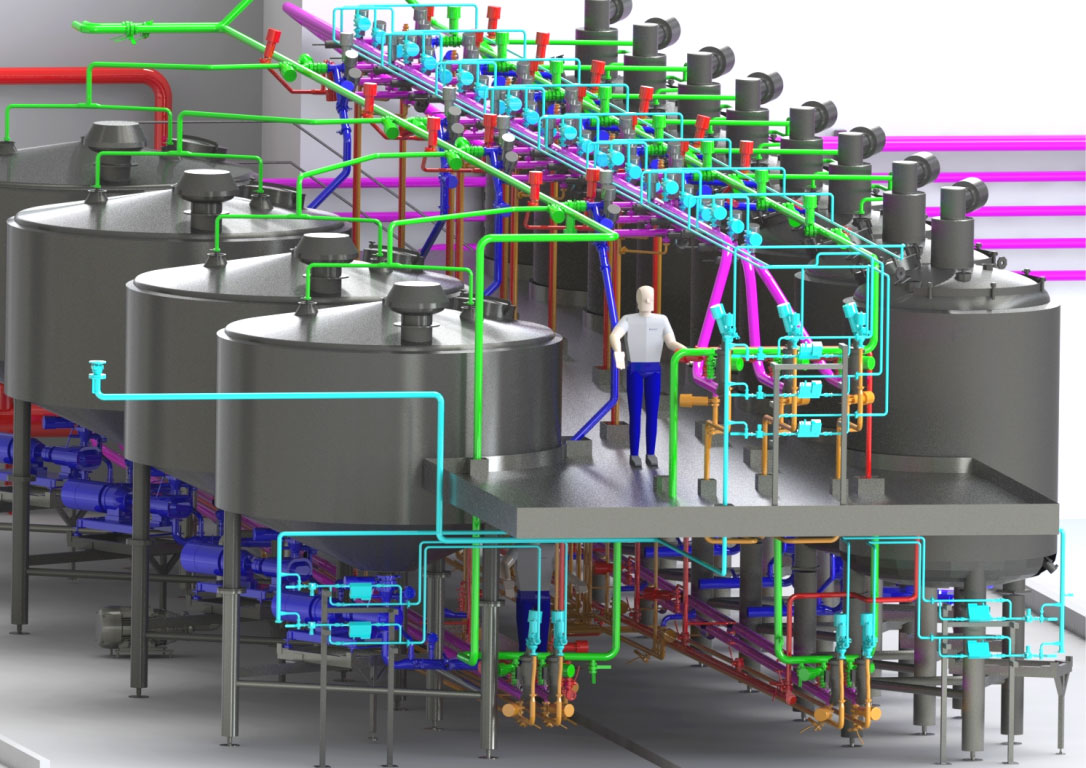

P&ID, modélisation 3D et plans de construction

Date : 2017

Client : Procter & Gamble Blois

Maitre d'ouvrage : Procter & Gamble Blois

Objectif projet : Construire une nouvelle salle de stockage pour les produits finis, avant conditionnement.

Rôle D3 : Études d’implantation générale, conception des réseaux de tuyauteries process et utilités, plans de construction.

Phase avant-projet : Vérifier la faisabilité suivant les capacités souhaitées et la localisation envisagée

Implantations générales de divers scénarios
Établissement d’un P&ID général préliminaire

Phase projet : Finaliser les études pour construction

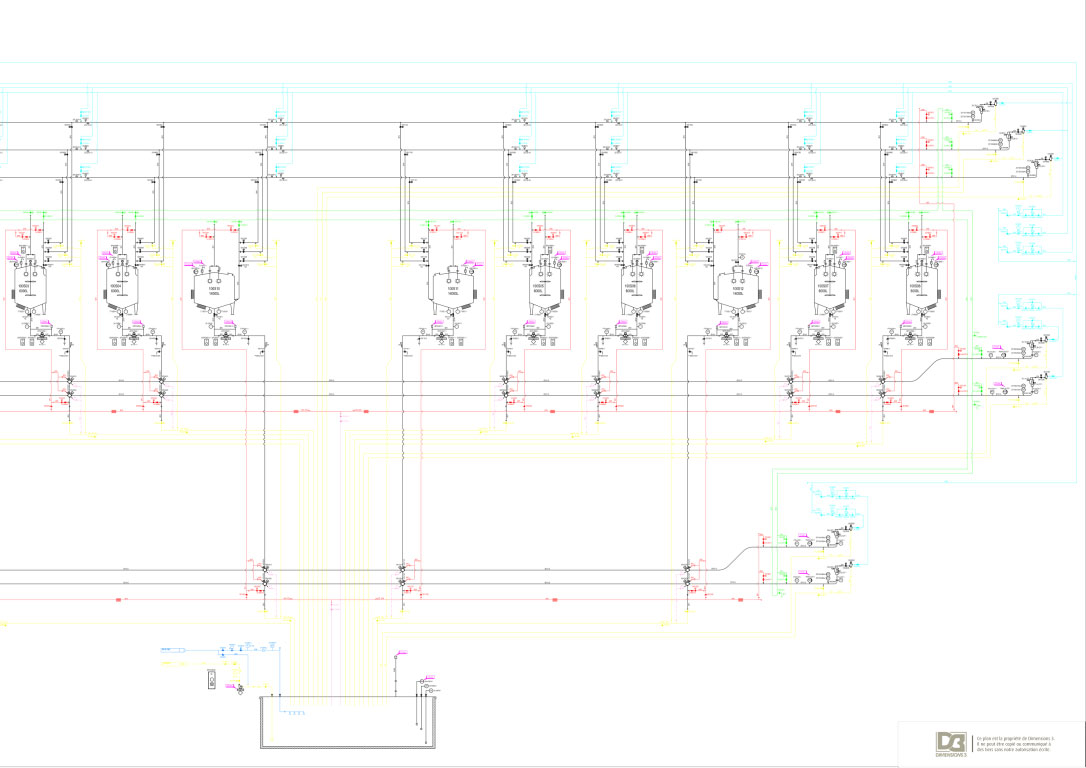

Finalisation P&ID général

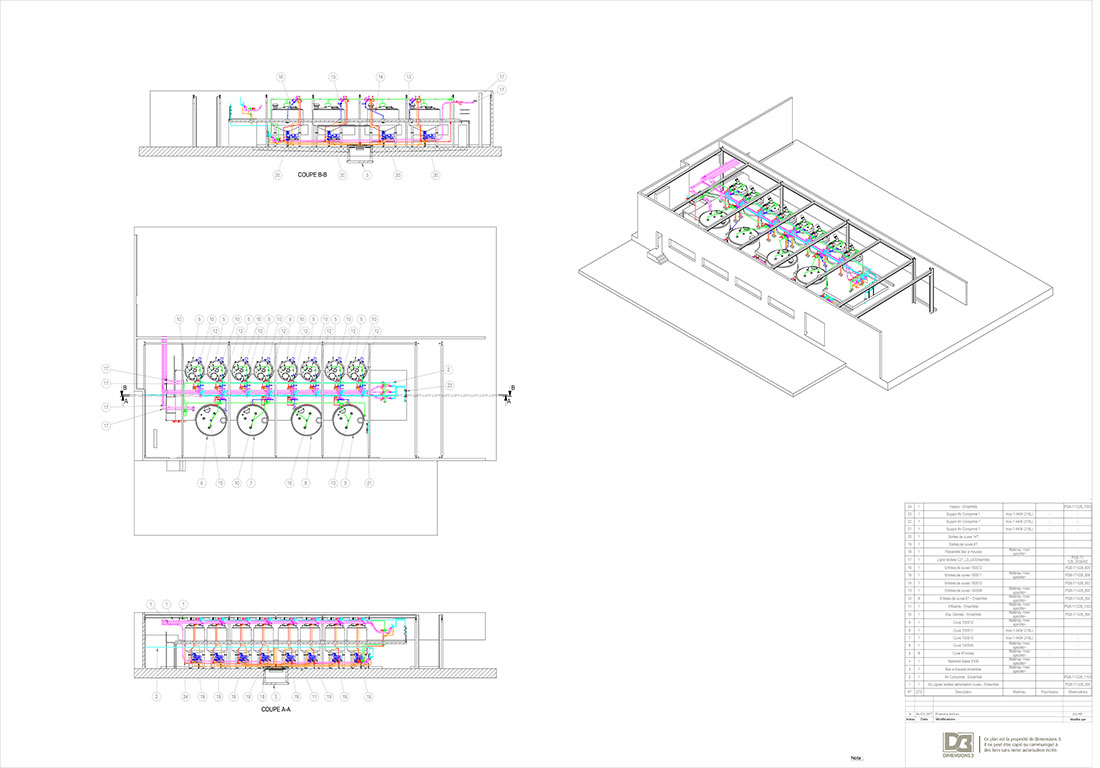

Finalisation de l’implantation générale

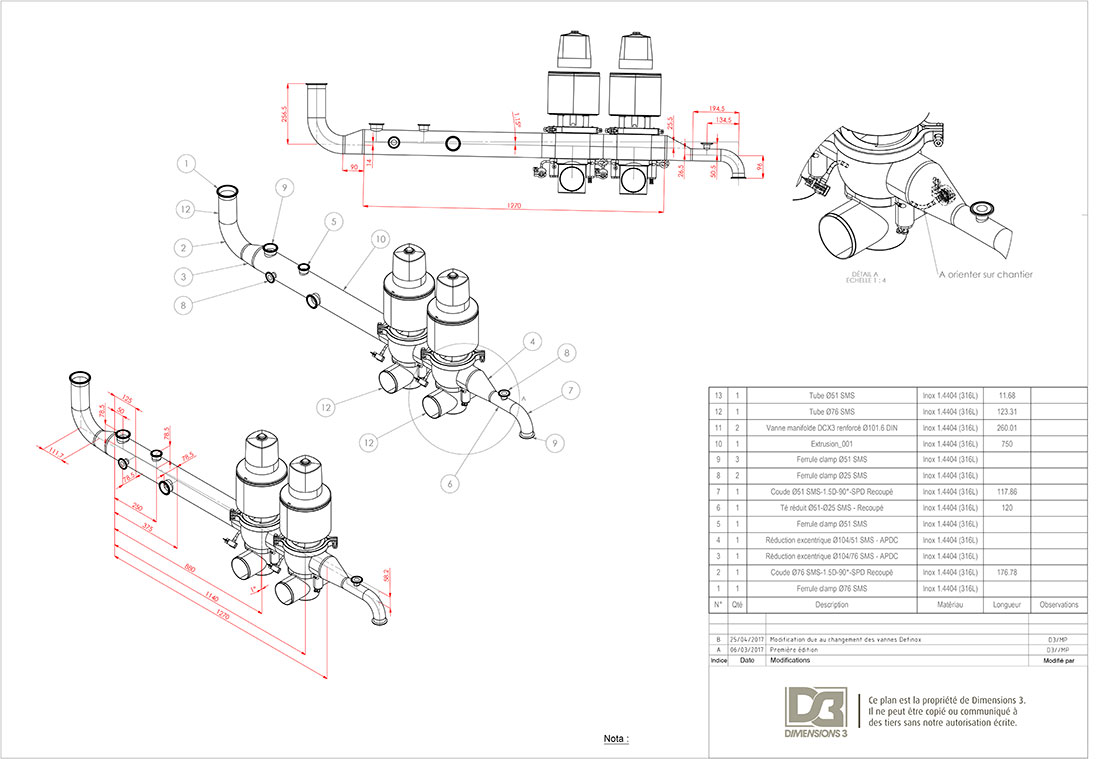

Réalisation du plan guide pour nouvelle cuve => Nombre & Positions des piquages

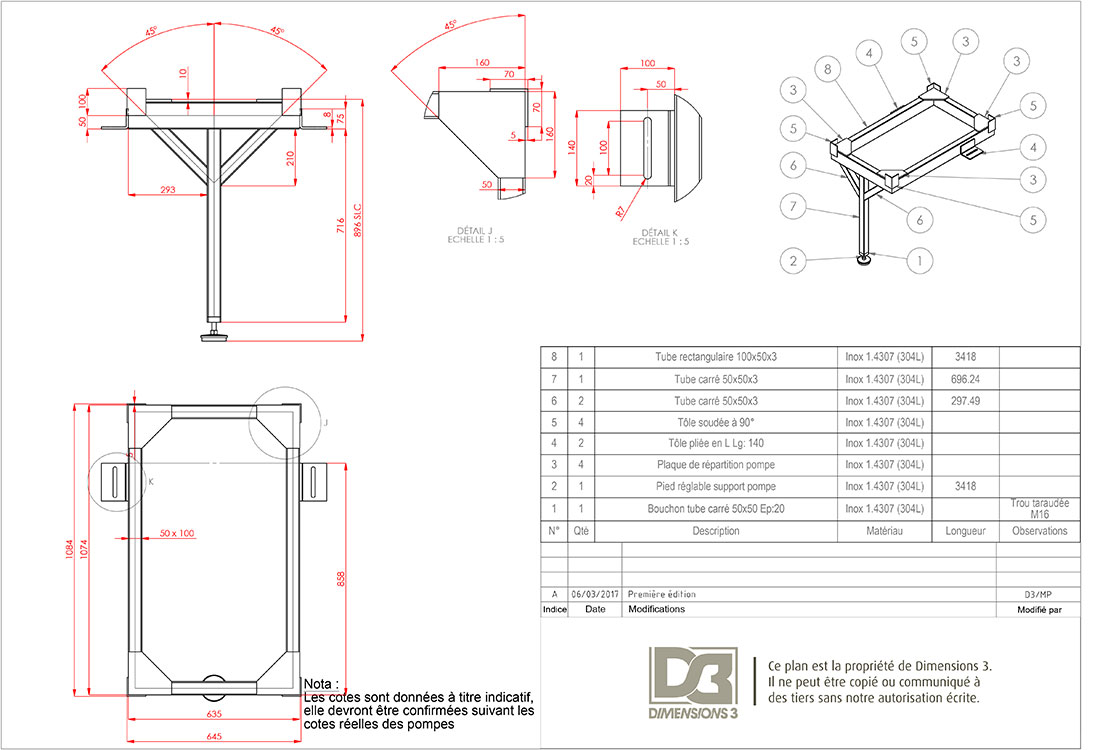

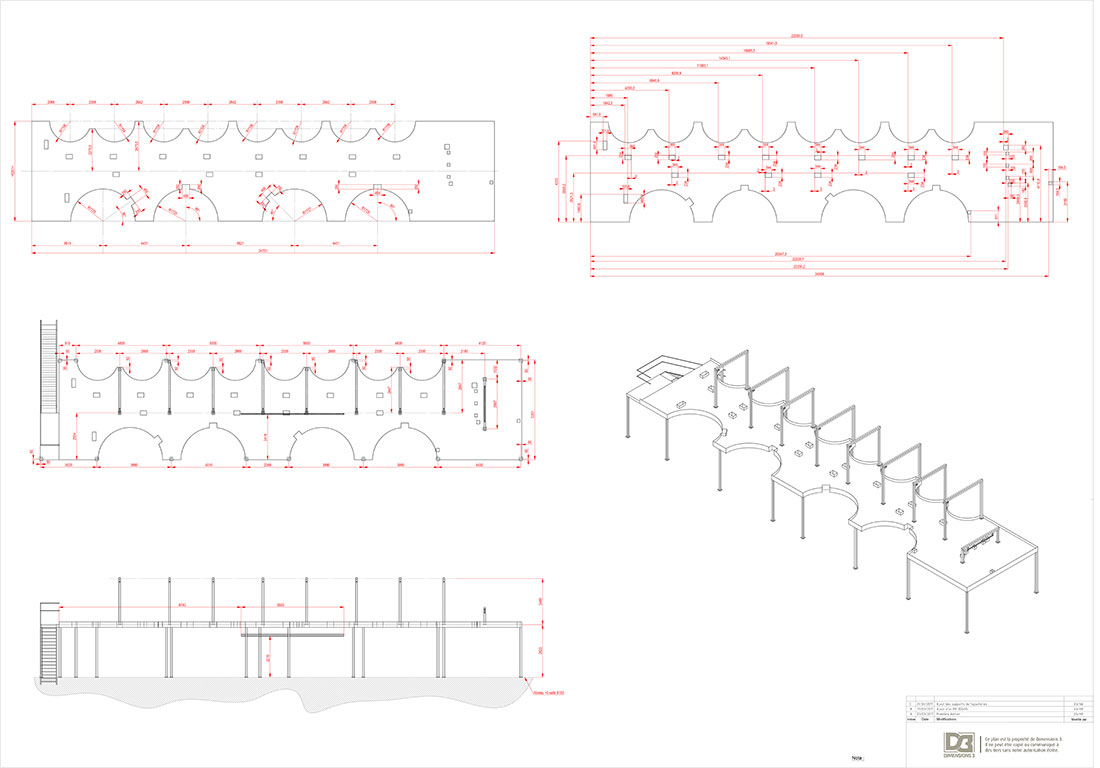

Réalisation du plan guide de la plateforme

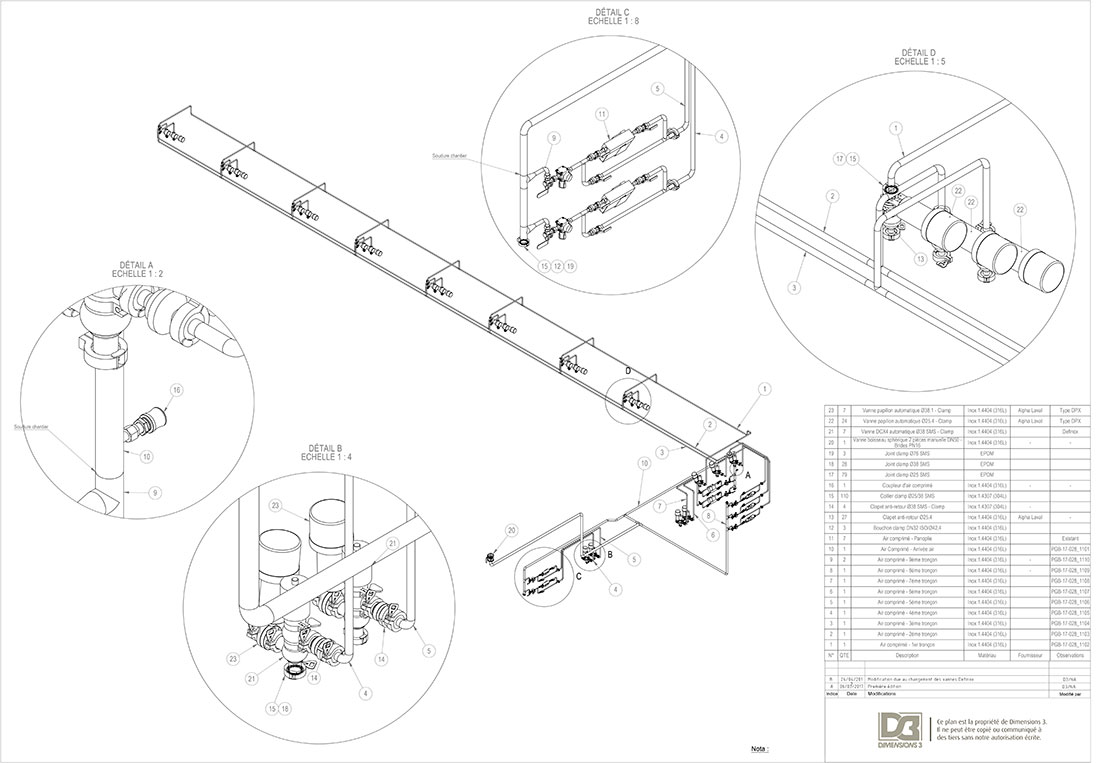

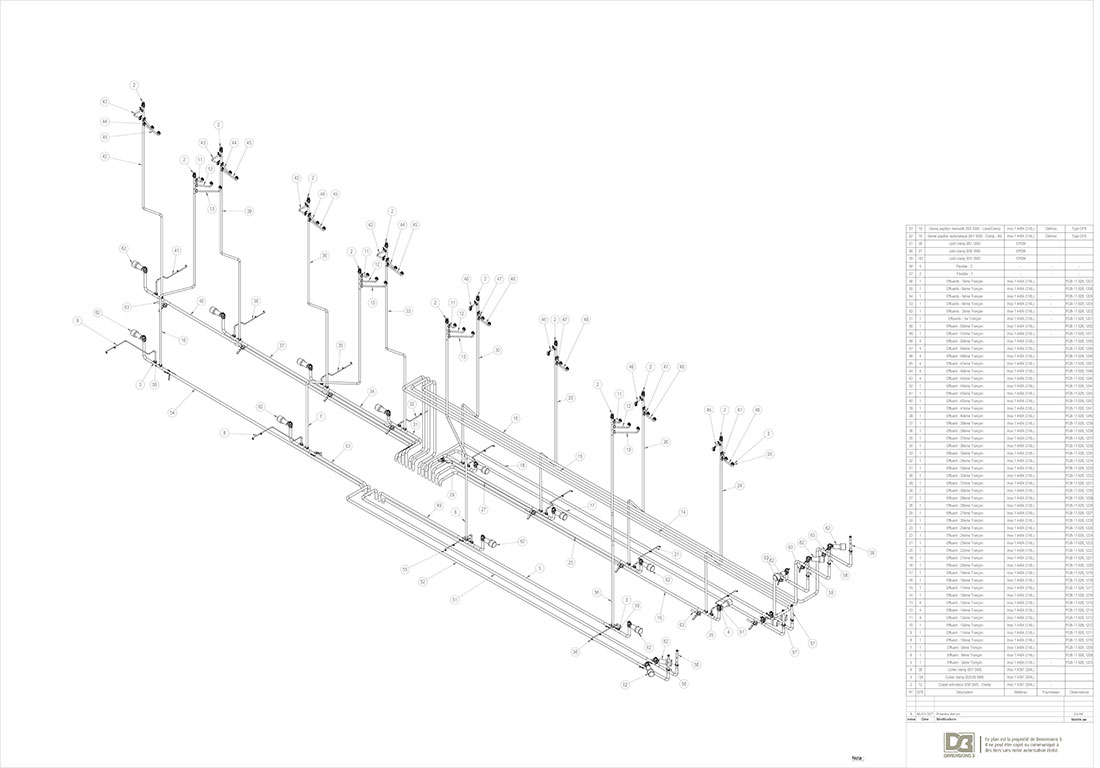

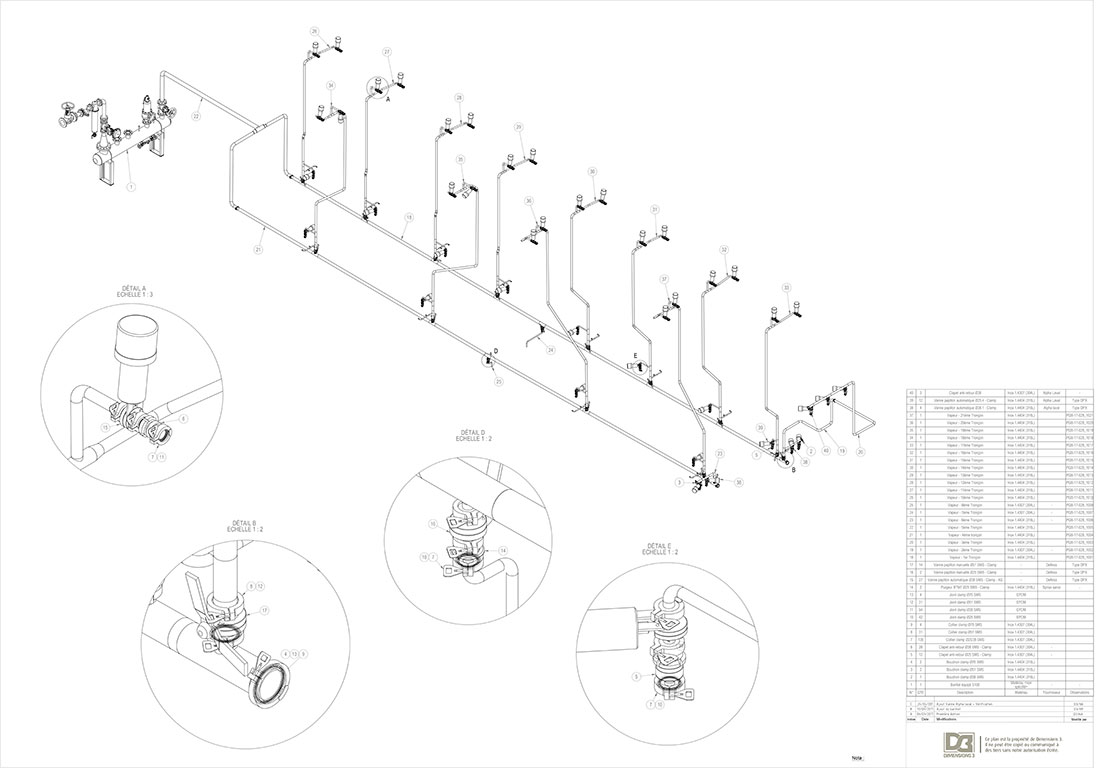

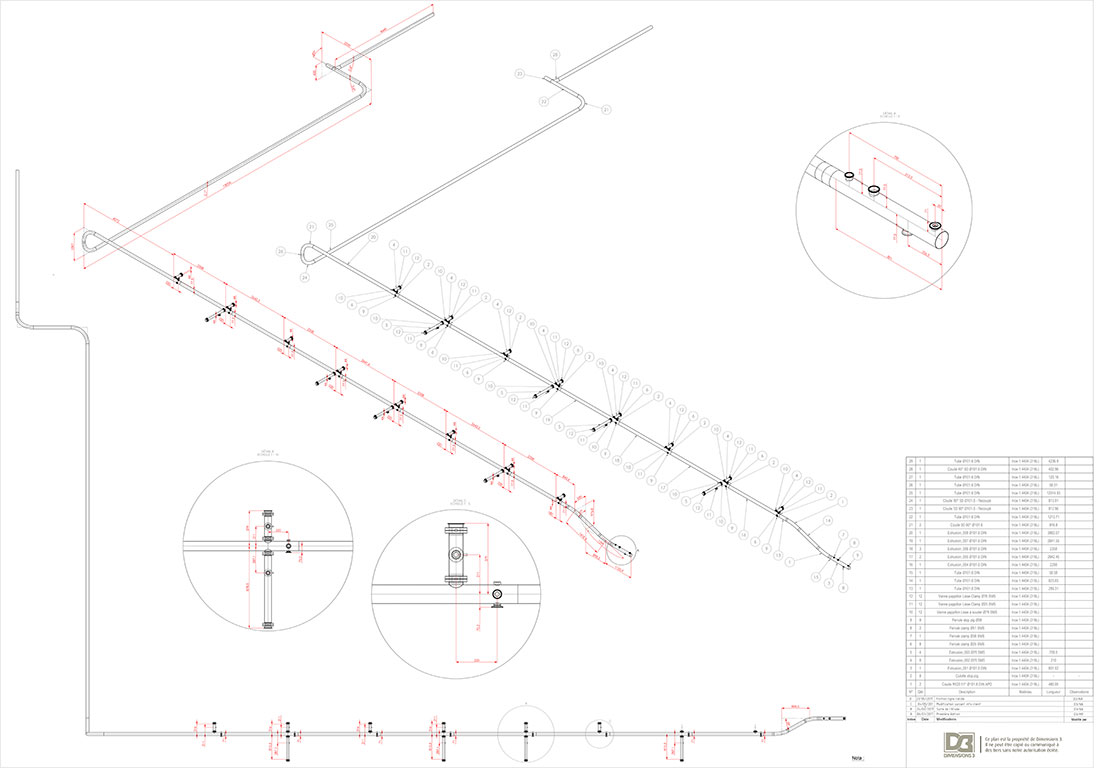

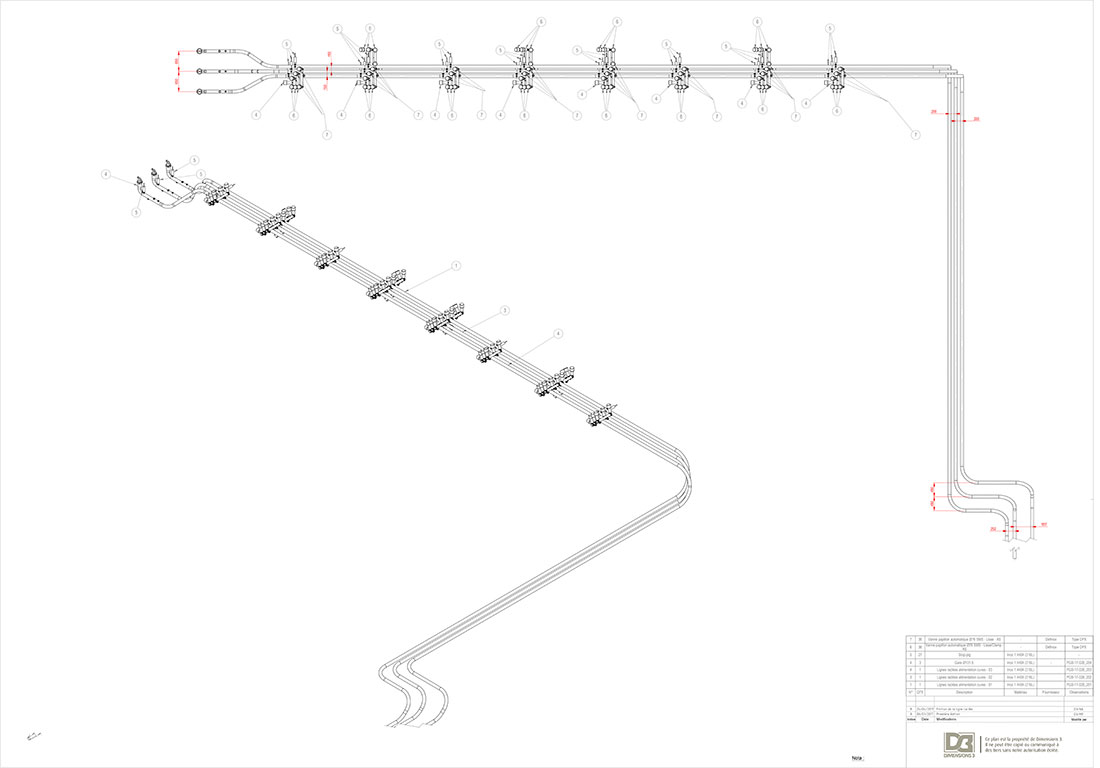

Études de construction et plans d’exécution tuyauteries process et utilités

Le niveau de difficulté de ce projet a été principalement lié aux contraintes imposées par le client ; la récupération de cuves existantes et la hauteur limitée du local envisagé.

Cela nous aura amené à reconsidérer notre façon de concevoir ce type de salle de stockage tout en respectant les standards du client notamment en termes de drainage des différents réseaux.
